Stern-Dreieck-Schütze IP20

Stern-Dreieck-Schütze IP20

Eine Stern-Dreieck-Anlaufschaltung (kurz YΔ-Schaltung) dient dazu, größere Drehstrommotoren mit Kurzschlussläufer mit reduzierter Leistungsaufnahme anlaufen zu lassen. Dies vermeidet das Auslösen von Überstromschutzeinrichtungen aufgrund des sonst hohen Anlaufstroms bei direktem Anlauf (englisch Direct On-Line, DOL [1]) in Dreieckschaltung.

Bei dem Anlassverfahren wird der Drehstrommotor zum Anlaufen zunächst in Sternschaltung geschaltet, nachfolgend wird der Motor in Dreieckschaltung geschaltet. Die Leistungsaufnahme des Motors beträgt beim Anlaufen in Sternschaltung 1/3 der Leistung in Dreieckschaltung.

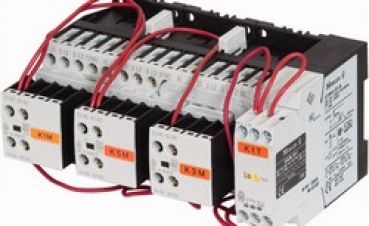

Sterndreieck-Schützkombination, Moeller, SDAINLM 12(230V50Hz), 278286, 5,5KW, Sterndreieckschütz
Sterndreieck-Schützkombination, Moeller, SDAINLM 12(230V50Hz), 278286, 5,5KW, Sterndreieckschütz

Sterndreieck-Schützkombination

  • FABRIKAT: Moeller
  • TYPE: SDAINLM 12(230V50Hz), 278286
  • bestehend aus Netzschütz, Dreieckschütz, Sternschütz und Zeitrelais
  • für Motorleistung: bis 5,5KW bei 400V
  • Bemessungs-Betriebsstrom max: 12A bis 400V
  • Spulenspannung: 230V
  • Maße BxHxT: 158x88x117mm
294,97 EUR
inkl. 19% MwSt. zzgl. Versand
Sterndreieck-Schützkombination, Moeller, SDAINLM 16(230V50Hz), 278311, 7,5KW, Sterndreieckschütz
Sterndreieck-Schützkombination, Moeller, SDAINLM 16(230V50Hz), 278311, 7,5KW, Sterndreieckschütz

Sterndreieck-Schützkombination

  • FABRIKAT: Moeller
  • TYPE: SDAINLM 16(230V50Hz), 278311
  • bestehend aus Netzschütz, Dreieckschütz, Sternschütz und Zeitrelais
  • für Motorleistung: bis 7,5KW bei 400V
  • Bemessungs-Betriebsstrom max: 16A bis 400V
  • Spulenspannung: 230V
  • Maße BxHxT: 158x88x117mm
331,45 EUR
inkl. 19% MwSt. zzgl. Versand
Sterndreieck-Schützkombination, Moeller, SDAINLM 22(230V50Hz), 278336, 11KW, Sterndreieckschütz
Sterndreieck-Schützkombination, Moeller, SDAINLM 22(230V50Hz), 278336, 11KW, Sterndreieckschütz

Sterndreieck-Schützkombination

  • FABRIKAT: Moeller
  • TYPE: SDAINLM 22(230V50Hz), 278336
  • bestehend aus Netzschütz, Dreieckschütz, Sternschütz und Zeitrelais
  • für Motorleistung: bis 11KW bei 400V
  • Bemessungs-Betriebsstrom max: 22A bis 400V
  • Spulenspannung: 230V
  • Maße BxHxT: 158x88x117mm
344,88 EUR
inkl. 19% MwSt. zzgl. Versand
Sterndreieck-Schützkombination, Moeller, SDAINLM 30(230V50Hz), 278361, 15KW, Sterndreieckschütz
Sterndreieck-Schützkombination, Moeller, SDAINLM 30(230V50Hz), 278361, 15KW, Sterndreieckschütz

Sterndreieck-Schützkombination

  • FABRIKAT: Moeller
  • TYPE: SDAINLM 30(230V50Hz), 278361
  • bestehend aus Netzschütz, Dreieckschütz, Sternschütz und Zeitrelais
  • für Motorleistung: bis 15KW bei 400V
  • Bemessungs-Betriebsstrom max: 30A bis 400V
  • Spulenspannung: 230V
  • Maße BxHxT: 158x88x135mm
403,83 EUR
inkl. 19% MwSt. zzgl. Versand
Sterndreieck-Schützkombination, Moeller, SDAINLM 55(230V50Hz), 278411, 30KW, Sterndreieckschütz
Sterndreieck-Schützkombination, Moeller, SDAINLM 55(230V50Hz), 278411, 30KW, Sterndreieckschütz

Sterndreieck-Schützkombination

  • FABRIKAT: Moeller
  • TYPE: SDAINLM 55(230V50Hz), 278411
  • bestehend aus Netzschütz, Dreieckschütz, Sternschütz und Zeitrelais
  • für Motorleistung: bis 30KW bei 400V
  • Bemessungs-Betriebsstrom max: 55A bis 400V
  • Spulenspannung: 230V
  • Maße BxHxT: 188x115x147mm
582,64 EUR
inkl. 19% MwSt. zzgl. Versand
Sterndreieck-Schützkombination, Moeller, SDAINLM 45(230V50Hz), 278386, 22KW, Sterndreieckschütz
TOP
Sterndreieck-Schützkombination, Moeller, SDAINLM 45(230V50Hz), 278386, 22KW, Sterndreieckschütz

Sterndreieck-Schützkombination

  • FABRIKAT: Moeller
  • TYPE: SDAINLM 45(230V50Hz), 278386
  • bestehend aus Netzschütz, Dreieckschütz, Sternschütz und Zeitrelais
  • für Motorleistung: bis 22KW bei 400V
  • Bemessungs-Betriebsstrom max: 45A bis 400V
  • Spulenspannung: 230V
  • Maße BxHxT: 158x88x135mm
614,20 EUR
inkl. 19% MwSt. zzgl. Versand
1 bis 6 (von insgesamt 6)
