Anlaufstrombegrenzer, als Spannungssteller, 7776, für schweranlaufende Geräte, für Universalmotore, Bürstenmotore, Anlaufstrombegrenzer, Strombegrenzer, Einschaltstrombegrenzer, Sanftanlauf, Sanftstarter, Klinger Born, Gefi

• FABRIKAT: K&B
• TYPE: 0098.7776
• SPANNUNG in Volt: 230
• Strom in Ampere: 16
• Leistung: max. 3600W
• Anlaufstrombegrenzung durch Spannungsänderung einstellbar (16A-40A)
• Anlaufzeit max.: 30s bei 50Hz
• Lasterkennung ab 1KW

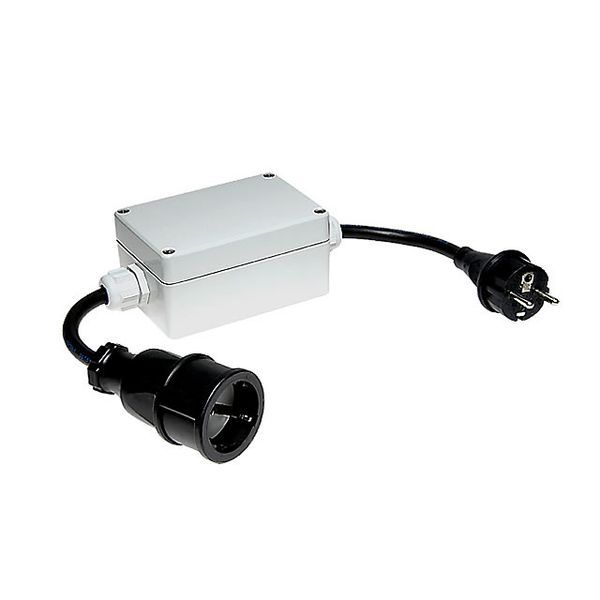

• mit 2m Netzleitung H07RN-F 3G1,5 mit Stecker
• mit 1m Leitung H07RN-F 3G1,5 mit Kupplung
• auch in CEE- oder Schweiz-Ausführung lieferbar
• Elektrogeräte mit "hohem Einschaltstrom" sicherungs-und anlagenschonend einschalten
• nicht geeignet für Schweißtrafos und Kompressor-Motore mit Kondensator

Besonderheiten:

• Stufenlos einstellbare Strombegrenzung und Anlaufzeit
• Verlustfreier Betrieb durch Bypassrelais
• Softstart bei jedem Start, auch bei anliegender Netzspannung
• Optimaler Schutz vor auslösender Sicherung beim Anlauf
• Automatische Lasterkennung

• Asynchronmotoren, Häcksler, Sägen, Ventilatoren, Winkelschleifer, Steintrennmaschinen, uvm.
  ohne Steuerelektronik

Bitte beachten:
Der Anlaufstrombegrenzer Typ 7776 begrenzt den Strom durch herabsetzen der Ausgangsspannung. Dadurch kann an der Lastseite keine Steuerelektronik oder elektromechanische Komponente angeschlossen werden.

Antriebe mit schwerem Anlauf oder Motoren mit geringem Drehmoment (z.B. Kompressoren, Verdichter, Pumpen, Elektronikmotoren und teilweise Kollektormotoren) können mit Anlaufstrombegrenzer unter ungünstigen Umständen nicht gestartet werden. Dies liegt daran, dass durch die gewollte Strombegrenzung der Motor während der Anlaufphase nicht genügend Drehmoment entwickeln kann.

Für diese kritischen Fälle haben wir zusätzlich den Typ 7776 "Spg.-steller" entwickelt. Dieser lässt eine deutlich höhere Ausgangsspannung zu, sodass die meisten kritischen Anwendungen ebenfalls gestartet werden können. Je nach ohmischem Widerstand der Last ergeben sich dadurch auch höhere Anlaufströme. Die Stromspitze beim Einschalten wird verhindert, damit die Sicherung nicht auslöst.

Funktionsbeschreibung:

Der KLIBO-1Phasen-Anlaufstrombegrenzer wird einfach zwischen Netz und Verbraucher eingesteckt. Die Steuerung erkennt, wenn die Maschine eingeschaltet wird und begrenzt den Anlaufstrom auf den eingestellten Wert. Dies bewirkt, einen sanften und materialschonenden Anlauf des Antriebs. Durch die einstellbare Strombegrenzung kann ein zügiger Hochlauf so optimiert werden, dass die vorgeschaltete Netzsicherung nicht auslöst.

Ein weiteres Highlight dieser Steuerung ist die Lasterkennung. Bei vielen Herstellern arbeitet die Anlaufstrombegrenzung nur beim Einschalten der Netzspannung bei gleichzeitig angeschlossenem Verbraucher. Dagegen ist es bei den Produkten des Wettbewerbs oft nicht möglich das Gerät zwischen dem Begrenzer und Motor, also an der Maschine einzuschalten. In diesem Fall wäre die Steuerung unwirksam und der Motor würde mit einem Vielfachen des Nennstroms anlaufen.

Nicht so mit unserem 1Phasen-Anlaufstrombegrenzer. Dieser arbeitet mit einer Laststrommessung und erkennt wenn die Maschine (lastseitig) oder auch die Spannung (netzseitig) eingeschaltet wird. Die Funktion der Strombegrenzung ist also unabhängig von der Anordnung des Schalters im Stromkreis. Dadurch ist es möglich ein Gerät auch nachträglich, nach der Auslieferung an den Kunden, mit einer Strombegrenzung auszurüsten.

Durch die Verwendung eines Überbrückungsrelais arbeitet der KLIBO-1Phasen-Anlaufstrombegrenzer nach dem Hochlauf annähernd verlustfrei und emittiert keine EMV-Störungen.

Bitte beachten Sie, dass an das Gerät nur eine Last angeschlossen werden darf.

Technische Daten:

Betriebsspannung: 230V/50Hz (Sinusförmig)

Schaltleistung max.: 3600W / 16A

Anlaufstrombegrenzung: 16A ... 40A einstellbar

Anlaufzeit max.: 30s bei 50Hz (Time-Out)

Startverzögerung: ca. 500ms

Lasterkennung: min. 1KW

Eigenverbrauch: 0,6W

Schutzart: IP65

Abmessung der Steuerplatine: 75x54x25mm (LxBxH)

Leistungshalbleiter: 2 Thyristoren 25A/1200V

Umgebungstemperatur: -15°C ... +50°C

Anschlüsse: Flachstecker 6,3x0,8 (bei Platinenvariante)

Leitungslängen bei Ausführungen mit Alu-Gehäuse: 2 mtr. Netzleitung H07RN-F 3G1,5 mit Stecker, 1 mtr. Leitung H07RN-F 3G 1,5 mit Kupplung

Schalthäufigkeit (I/h):
