Drehstrommotor polumschaltbar, 750/1500U/min, Elektrim SSG 132-M8/4, 8/4 Dahlanderschaltung, 3,20/5,40 KW, Lüftung, Heizung, Gebläse, Pumpe, 2 Drehzahlen
Drehstrommotor polumschaltbar, 750/1500U/min, Elektrim SSG 132-M8/4, 8/4 Dahlanderschaltung, 3,20/5,40 KW, Lüftung, Heizung, Gebläse, Pumpe, 2 Drehzahlen
Drehstrommotor polumschaltbar, 750/1500U/min, Elektrim SSG 132-M8/4, 8/4 Dahlanderschaltung, 3,20/5,40 KW, Lüftung, Heizung, Gebläse, Pumpe, 2 Drehzahlen

Drehstrommotor polumschaltbar, 750/1500U/min, Elektrim SSG 132-M8/4, 8/4 Dahlanderschaltung, 3,20/5,40 KW, Lüftung, Heizung, Gebläse, Pumpe, 2 Drehzahlen

ca. 1-3 Tage ca. 1-3 Tage (Ausland abweichend)
1.053,99 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

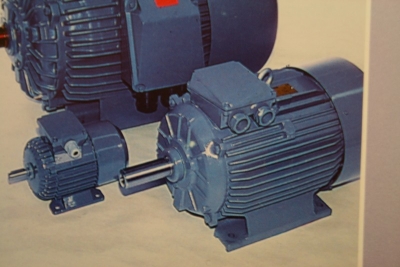

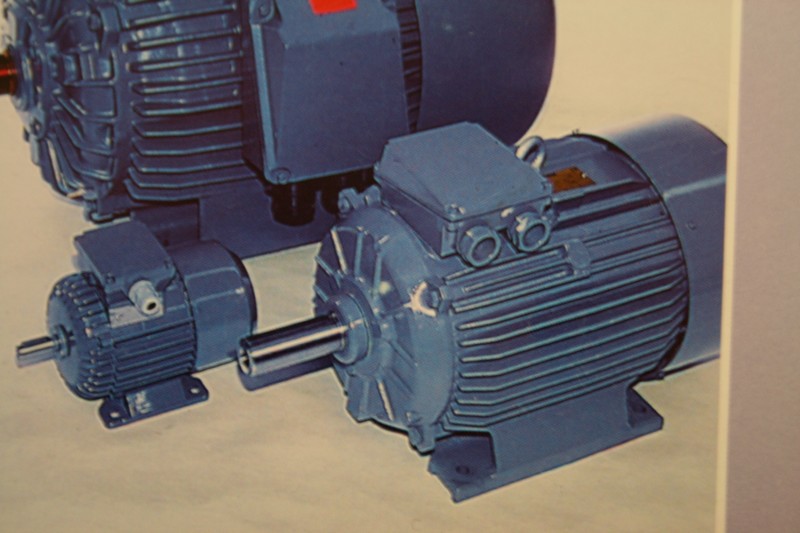

Drehstrommotor polumschaltbar, 750/1500U/min
  • FABRIKAT: Elektrim
  • TYPE: SSG 132-M8/4
  • 8/4 Dahlanderschaltung
  • Leistung in KW: 3,20/5,40
  • SPANNUNG in Volt: 400
  • Umdrehungen/min.: 750/1500
  • auch für Lüfter/Ventilator geeignet = 1,07/5,40KW
  • Bauform: B3
  • Anschlusskasten oben
  • Gesamtlänge Motor:
  • Wellenhöhe Mitte: 132-0,5mm
  • verfügbare Wellenlänge: 80mm
  • Wellendurchmesser: 38mm
  • Befestigung Breite: 216mm
  • Befestigung Länge: 178mm
  • weitere Maße auf Anfrage
  • für 400V Drehstrom, 3 Phasen, bitte auf Schaltung achten!
  • am besten Anschluß durch Fachmann
  • weitere Bauformen, Leistungsgrößen, Drehzahlen und Spannungen auf Anfrage!
Weitere Infos

Dahlanderschaltung für niedrige und hohe Drehzahl (Dreieck und Doppelstern)
Motorleistung und Nennströme

Richtwerte für Drehstrom-Käfigläufermotoren, 1500 U/min, 50 Hz

Motorleistung   125V   230V   400V
kW PS-hp cosφ η%   Motor-
nenn-
strom		 min.
Vor-
sich.
(*)		 ΥΔ   Motor-
nenn-
strom		 min.
Vor-
sich.
(*)		 ΥΔ   Motor-
nenn-
strom

min.
Vor-
sich.
(*)

ΥΔ
0,06 0,083 0,7 59   0,67 2 2   0,38 1 1   0,22 1 1
0,09 0,125 0,7 60   0,99 2 2   0,55 2 2   0,33 1 1
0,12 0,166 0,7 61   1,29 4 2   0,76 2 2   0,42 2 2
0,18 0,25 0,7 61   1,93 4 4   1,1 2 2   0,64 2 2
0,25 0,333 0,7 62   2,69 4 4   1,4 4 2   0,88 2 2
0,37 0,5 0,72 64   3,7 6 4   2,1 4 4   1,22 4 2
0,55 0,75 0,75 69   4,4 10 6   2,7 4 4   1,5 4 2
0,75 1 0,8 74   5,9 10 10   3,3 6 4   2 4 4
0,8 1,1 0,8 74   6,3 16 10   3,6 6 4   2,1 4 4
1,1 1,5 0,83 77   7,8 16 10   4,9 10 6   2,6 4 4
1,5 2 0,83 78   10,7 20 16   6,2 10 10   3,5 6 4
2,2 3 0,83 81   15,2 25 20   8,7 16 10   5 10 6
2,5 3,4 0,83 81   17,3 25 20   9,8 16 16   5,7 10 10
3 4 0,84 81   20,4 35 25   11,6 20 16   6,6 16 10
3,7 5 0,84 82   25 35 35   14,2 25 20   8,2 16 10
4 5,5 0,84 82   26,8 35 35   15,3 25 20   8,5 16 10
5 6,8 0,84 83   33,1 50 50   18,9 35 25   10,5 20 16
5,5 7,5 0,85 83   36,4 63 50   20,6 35 25   11,5 20 16
6,5 8,8 0,85 84   42,4 63 50   23,7 35 25   13,8 25 16
7,5 10 0,86 85   47,6 63 50   27,4 50 35   15,5 35 16
