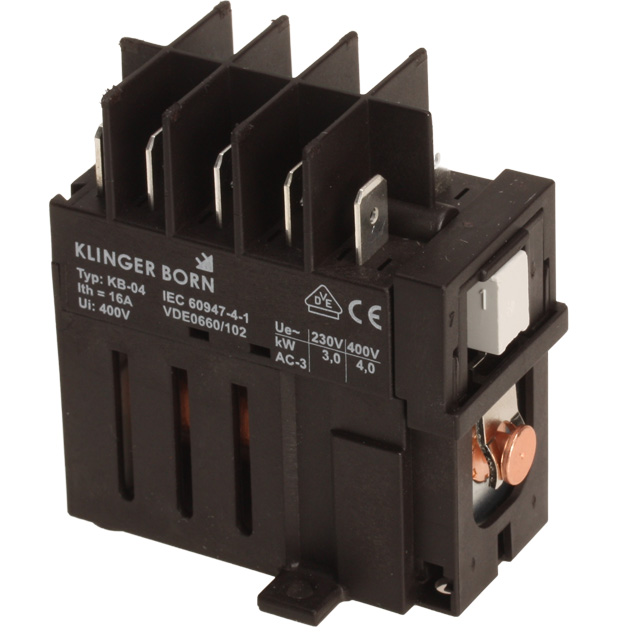

Leistungsschütz, Klinger & Born, KB-04, 860 10 740, 230V AC, 4 Schliesser, Schütz, Geräteschütz

ca. 1-3 Tage ca. 1-3 Tage (Ausland abweichend)
32,19 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

Leistungsschütz

  • Fab.: Klinger & Born
  • Typ: KB-04
  • Nr.: 860 10 740
  • Spulenspannung: 230-240V/ 50-60Hz
  • 4 Schliesser
  • für Motore bis 4 KW
  • Iterm. 16A

Besonderheiten:

  • Kompakte Bauform
  • Mit vielen Optionen kombinierbar
  • Preisgünstig
  • Entspricht IEC947-4-1, EN60947, DIN VDE 0660 Teil 102
  • Zum Schalten von Motoren bis 3,0kW 230V~ oder 4,0kW 400V~/AC-3
  • Mechanisch EIN/AUS
  • Elektrisch EIN/AUS

Technische Daten:

Merkmale:

Prüfzeichen und Zulassungen
VDE, Reg.Nr. 114281 und cCSAus, Certificate no. 1176852
Kontaktöffnungsweg
> 3mm
Kontakttrennung
Zwangsöffnende Kontakte bei mech. Aus (zwangsgeführte Kontakte)
Schaltleistung
4kW 400V/AC-3
Anschluss
Flachstecker 6,3x0,8
Befestigung
Schraubbefestigung 2x M3,5 oder Ejot KA35
Schnappbefestigung auf DIN-Schiene 35mm in Vorbereitung
Betätigung
mech. Ein/Aus;
elektr. Ein/Aus;
mech. Ein / elektr. Aus;
elektr. Ein / mech. Aus
Zusätzliche Optionen
Aufsatz elektrische Einschaltung
Aufsatz elektrische Einschaltung und/oder elektrische Ausschaltung
Aufsatz Vorschaltöffner (Schutz für elektronische Bremse)
Verbindungselemente, Erdverbinder

Technische Daten (allgemein):

Bemessungsbetriebsspannung Ue
400V
Bemessungsisolationsspannung Ui
400V
Bemessungsstoßspannungsfestigkeit (Uimp)
4000V
Verschmutzungsgrad
3
Bemessungskurzschlussstrom
3000A
Kurzschlussvorsicherung
20A gL, 500V (Zuordnungsart Typ 1)
Konventioneller therm. Strom (Ith)
16A
Gehäusematerial
PA6.6 GF V-0 / PBT V-0
CTI
500
zulässige Umgebungstemperatur
-25°C ... +50°C
Gewicht
ca. 160gr. (Abhängig von Ausführung)

Kontaktseite / Lastkreis:

Bestückung
4s, 3s, 2s, 3s1ö
Mechanische Lebensdauer
2x105 Schaltspiele
Elektrische Lebensdauer
1x105 Schaltspiele bei 16A 400V/AC-1
1x105 Schaltspiele bei 7,5A 400V/AC-3
Bemessungsleistung bei 230V
3,0kW (AC-3) 13,5A (Drehstromverbraucher)
Bemessungsleistung bei 400V
4,0kW (AC-3) 9,0A
Schalthäufigkeit
600 Schaltungen/h
Kontaktabstand bei
geöffneten Kontakten
> 3mm
Kontaktmaterial
AgNi10
Ansprech-Rückfallzeit
20 - 40ms

Erregerseite / Magnetischer Kreis:

Arbeitsbereich der Magnetspule
0,85 - 1,1 x Bemessungssteuerspeisespannung Us
Bemessungsbetriebsleistung
6,0W (AC)
4,0W (DC)
Isolationsklasse B
