Drehstrommotor IE2, KR Motor-Shop, MS 100L1-4, 2,20KW, 230/400V, 1500 U/min, B3, Elektromotor, Motor, Kompressor, Kompressormotor
TOP

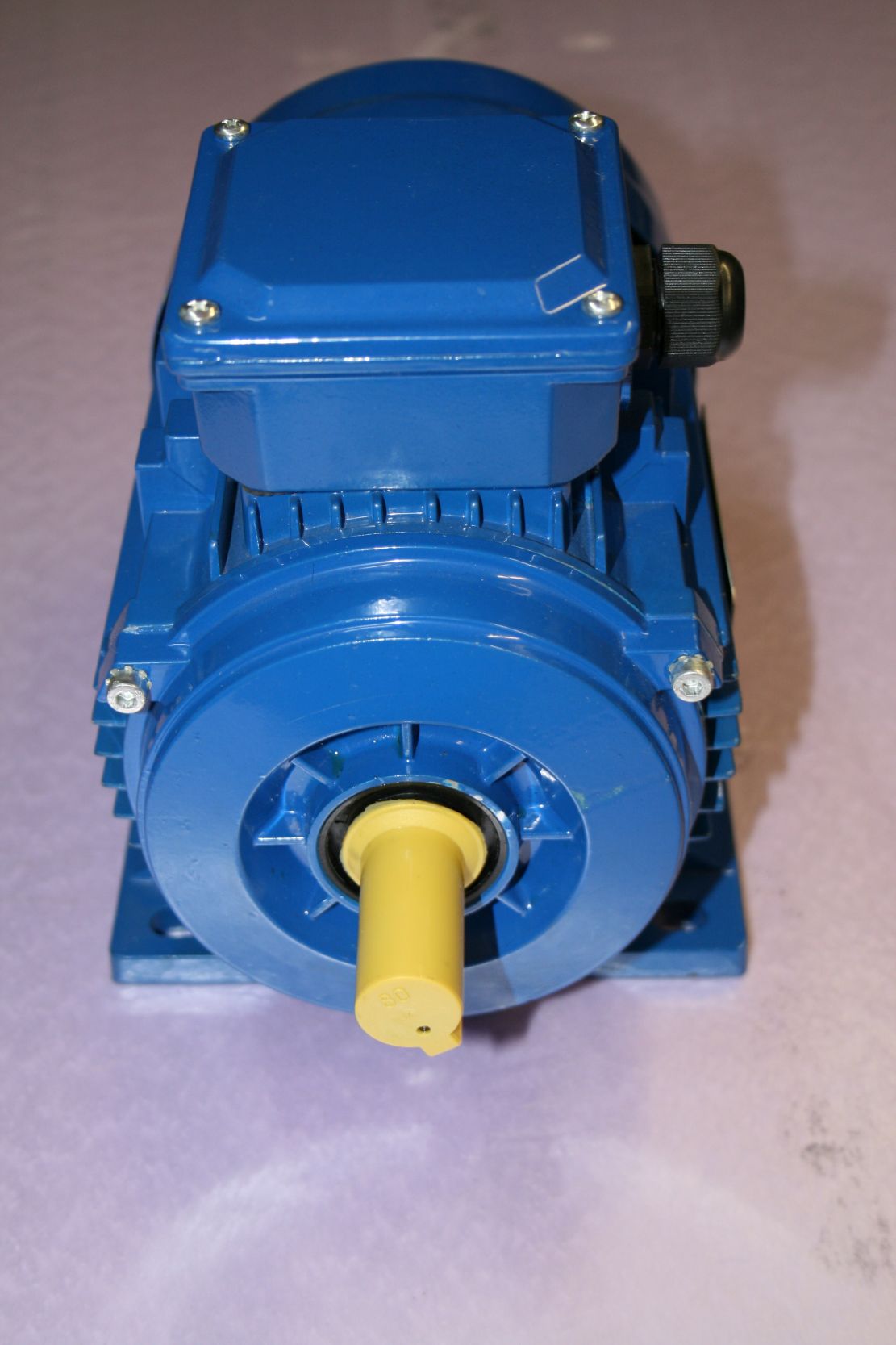

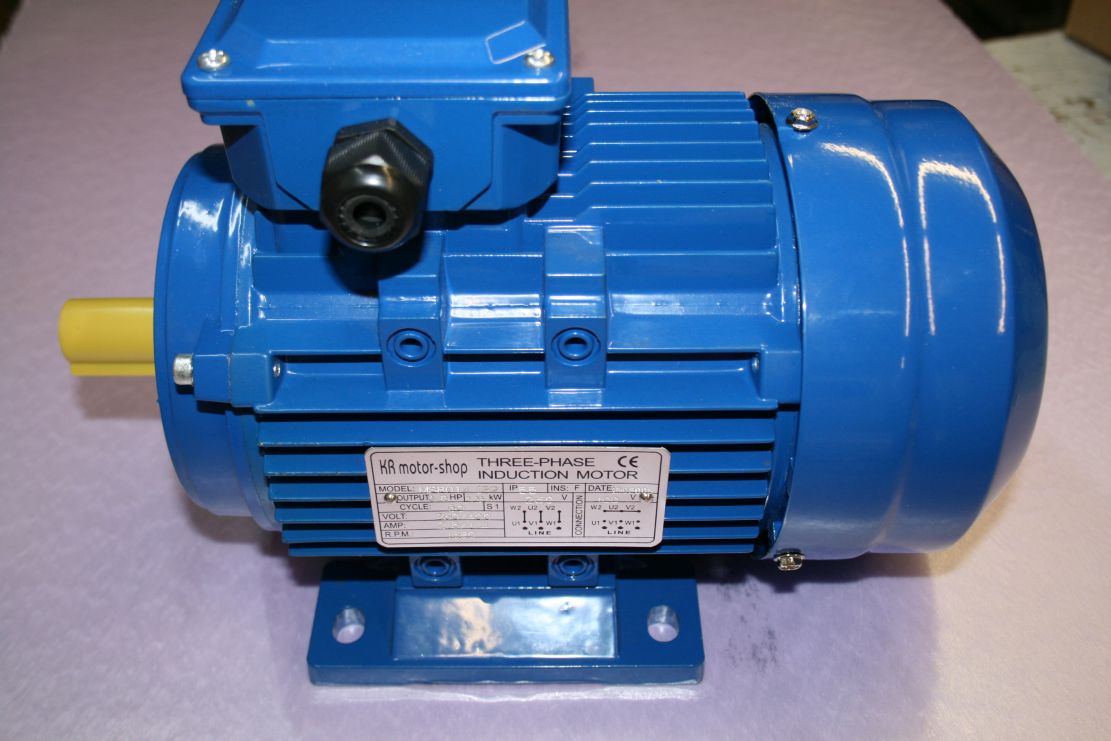

Drehstrommotor IE2
- FABRIKAT: KR Motor-Shop
- TYPE: MS 100L1-4
- Leistung in KW: 2,20
- SPANNUNG in Volt: 230/400
- Umdrehungen/min.: 1500
- Bauform: B3
- Energieeffiziez: IE2

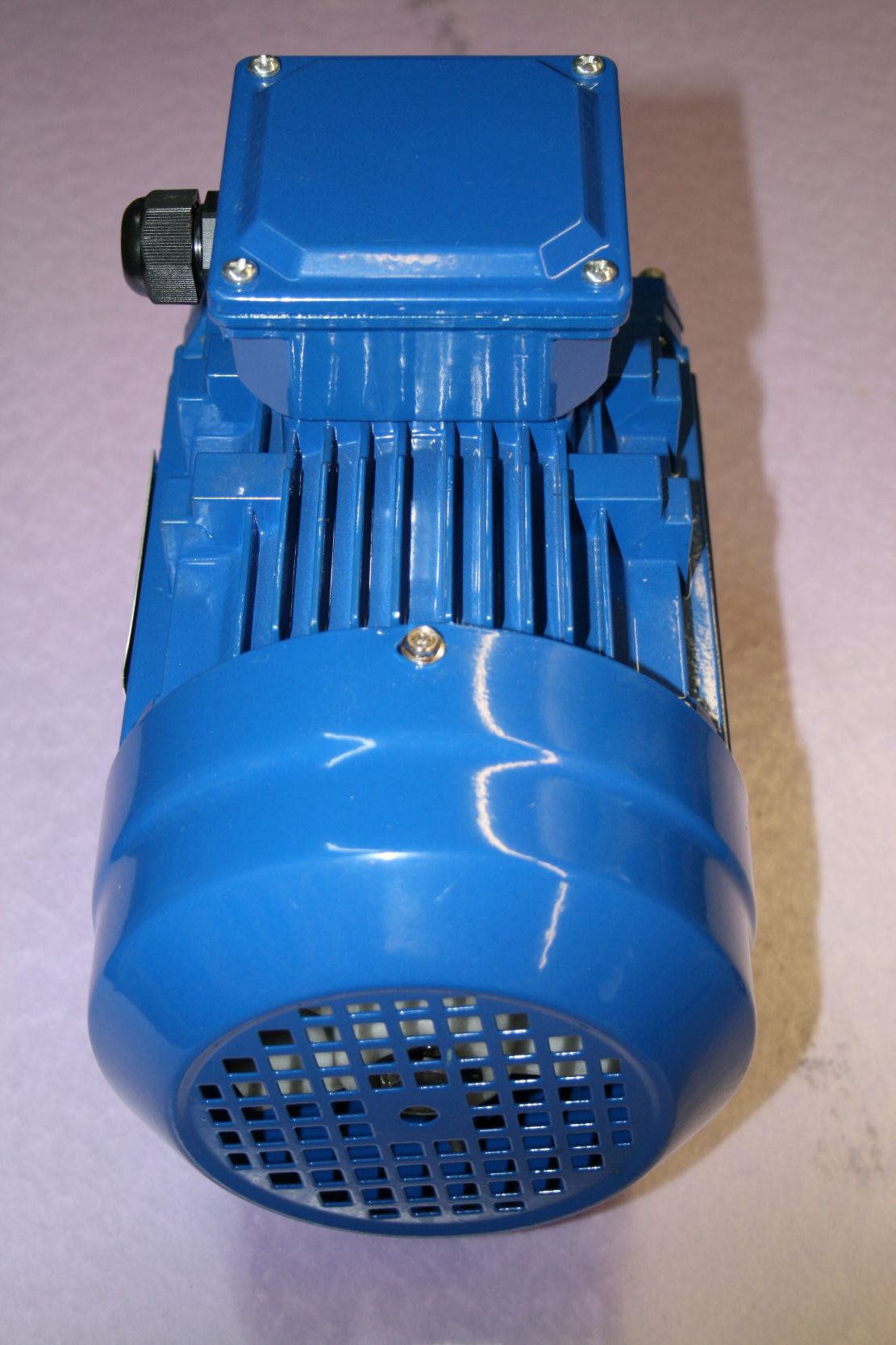

- Anschlusskasten oben

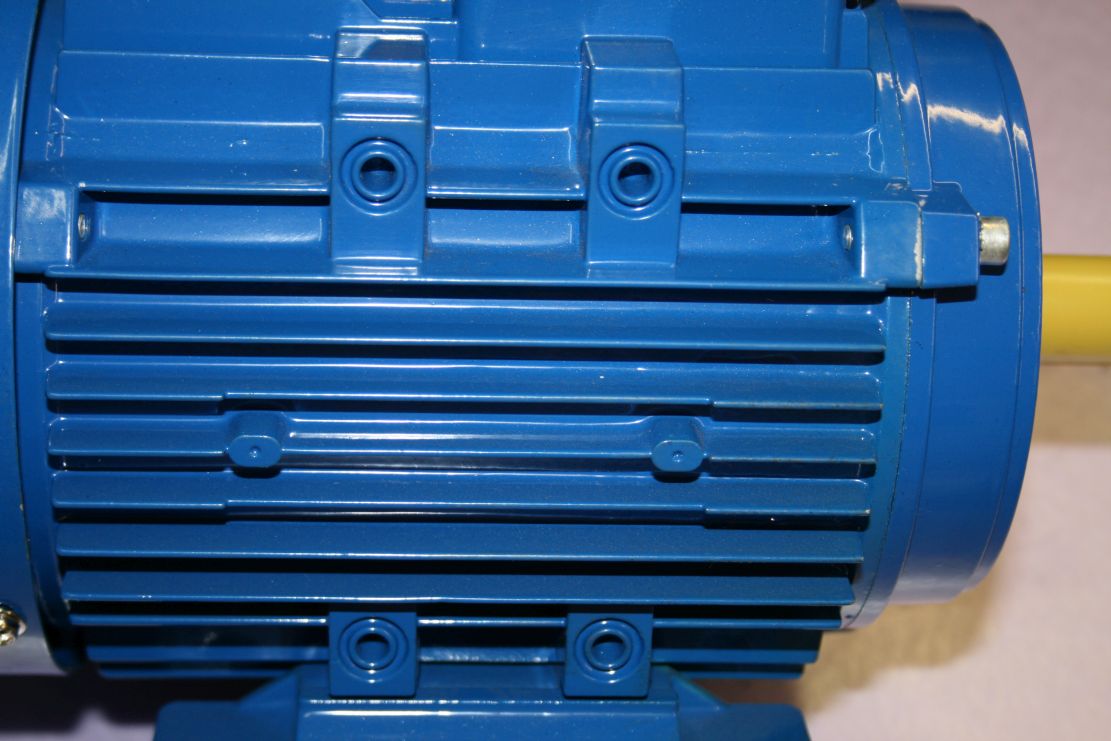

- durch umsetzen der Füße
- Gesamtlänge Motor: 335mm
- Wellenhöhe Mitte: 90mm
- verfügbare Wellenlänge: 50mm
- Wellendurchmesser: 28mm
- weitere Maße siehe Tabelle
- Mehrpreis für lose mitgelieferten Flansch B5: 15,00 Euro
Richtwerte für Drehstrom-Käfigläufermotoren, 1500 U/min, 50 Hz
| Motorleistung | 125V | 230V | 400V | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | PS-hp | cosφ | η% | Motor- nenn- strom | min. Vor- sich. (*) | ΥΔ | Motor- nenn- strom | min. Vor- sich. (*) | ΥΔ | Motor- nenn- strom | min. | ΥΔ | |||
| 0,06 | 0,083 | 0,7 | 59 | 0,67 | 2 | 2 | 0,38 | 1 | 1 | 0,22 | 1 | 1 | |||
| 0,09 | 0,125 | 0,7 | 60 | 0,99 | 2 | 2 | 0,55 | 2 | 2 | 0,33 | 1 | 1 | |||
| 0,12 | 0,166 | 0,7 | 61 | 1,29 | 4 | 2 | 0,76 | 2 | 2 | 0,42 | 2 | 2 | |||
| 0,18 | 0,25 | 0,7 | 61 | 1,93 | 4 | 4 | 1,1 | 2 | 2 | 0,64 | 2 | 2 | |||
| 0,25 | 0,333 | 0,7 | 62 | 2,69 | 4 | 4 | 1,4 | 4 | 2 | 0,88 | 2 | 2 | |||
| 0,37 | 0,5 | 0,72 | 64 | 3,7 | 6 | 4 | 2,1 | 4 | 4 | 1,22 | 4 | 2 | |||
| 0,55 | 0,75 | 0,75 | 69 | 4,4 | 10 | 6 | 2,7 | 4 | 4 | 1,5 | 4 | 2 | |||
| 0,75 | 1 | 0,8 | 74 | 5,9 | 10 | 10 | 3,3 | 6 | 4 | 2 | 4 | 4 | |||
| 0,8 | 1,1 | 0,8 | 74 | 6,3 | 16 | 10 | 3,6 | 6 | 4 | 2,1 | 4 | 4 | |||
| 1,1 | 1,5 | 0,83 | 77 | 7,8 | 16 | 10 | 4,9 | 10 | 6 | 2,6 | 4 | 4 | |||
| 1,5 | 2 | 0,83 | 78 | 10,7 | 20 | 16 | 6,2 | 10 | 10 | 3,5 | 6 | 4 | |||
| 2,2 | 3 | 0,83 | 81 | 15,2 | 25 | 20 | 8,7 | 16 | 10 | 5 | 10 | 6 | |||
| 2,5 | 3,4 | 0,83 | 81 | 17,3 | 25 | 20 | 9,8 | 16 | 16 | 5,7 | 10 | 10 | |||
| 3 | 4 | 0,84 | 81 | 20,4 | 35 | 25 | 11,6 | 20 | 16 | 6,6 | 16 | 10 | |||
| 3,7 | 5 | 0,84 | 82 | 25 | 35 | 35 | 14,2 | 25 | 20 | 8,2 | 16 | 10 | |||
| 4 | 5,5 | 0,84 | 82 | 26,8 | 35 | 35 | 15,3 | 25 | 20 | 8,5 | 16 | 10 | |||
| 5 | 6,8 | 0,84 | 83 | 33,1 | 50 | 50 | 18,9 | 35 | 25 | 10,5 | 20 | 16 | |||
| 5,5 | 7,5 | 0,85 | 83 | 36,4 | 63 | 50 | 20,6 | 35 | 25 | 11,5 | 20 | 16 | |||
| 6,5 | 8,8 | 0,85 | 84 | 42,4 | 63 | 50 | 23,7 | 35 | 25 | 13,8 | 25 | 16 | |||
| 7,5 | 10 | 0,86 | 85 | 47,6 | 63 | 50 | 27,4 | 50 | 35 | 15,5 | 35 | 16 | |||
