Einbau Geräteschalter mit Unterspannungsauslöser, TYPE: KB-01-W, Art.Nr.: 407 000 04, Einbauschalter, Schalter

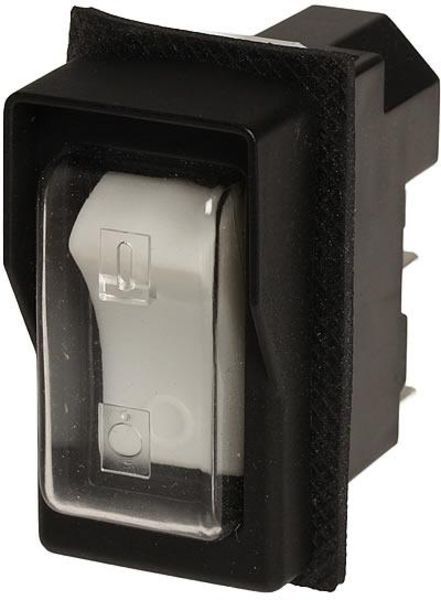

Einbau Geräteschalter mit Unterspannungsauslöser

• FABRIKAT: Klinger&Born
• TYPE: KB-01-W
• Art.Nr.: 407 000 04
• mit Unterspannungsauslöser
•  nach IEC204-1, EN60204, Abschnitt 7.5
• Zum Schutz vor selbstständigem Wiederanlauf nach Spannungseinbruch und Spannungswiederkehr
• 230-240V/50-60Hz
• 2-polig
• 16A bei 230V
• Schutzart: IP55 Frontseite
• Frontausschnitt: 48x22mm
• Einbautiefe: 36mm
• Gesamttiefe: 54mm

• Entspricht IEC947-4-1, EN60947, DIN VDE 0660 Teil 102
• Zum Schalten von Motoren
• Mechanisch Ein/Aus
• Kompakte Bauform
• Preisgünstig

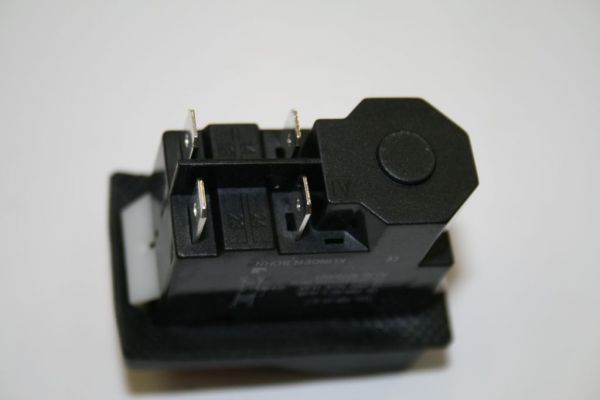

• Mit Flachsteckern 6,3 x 0,8 mm
• Zwangsöffnende Kontakte
• Befestigung durch 2 Löcher 4mm bzw. durch Schnappbefestigung (je nach Ausführung)
• VDE-Prüfzeichen, Reg.Nr. 136105
• Optional: Herausgeführter Spulenanschluss 2,8 x 0,8 mm (für z.B. Thermoabschaltung)

Technische Daten:

Bezeichnung

siehe Tabelle am Ende der Seite

Spannung  110V~, 230V~

Bemessungsfrequenz  50Hz, 60Hz

Bemessungsisolations-
spannung  250V

Bemessungsbetriebsart  Dauerbetrieb

Verschmutzungsgrad 3

Bemessungsbetätigungs-
spannung Uc  110V, 120V, 230V

Bemessungsbetriebs-
spannung Ue  AC1 = Ue: 110V, 120V, 230V; Ie: 16,0A   AC3 = Ue: 110V, 120V, 230V; Ie: 14,5A

Bemessungsbetriebs-
strom Ie  16,0A  14,5A

Gebrauchskategorie  AC-1  AC-3

Polzahl  1-2 (Schließer)

Anschluss  Flachstecker 6,3 x 0,8 mm  optionaler Spulenanschluss 2,8 x 0,8 mm

Bemessungskurz-
schlussstrom  1000A Zuordnungsart 1

Kurzschlusseinrichtung  DO 16A gG

Konventioneller
thermischer Strom Ith  16A

Kontaktabstand  > 3mm

Schalthäufigkeit  120 Schaltungen/h

Mechanische Lebensdauer  3x10⁵ Schaltspiele

Elektrische Lebensdauer  0,5x10⁵ Schaltspiele

Umgebungstemperatur  -25°C ... +60°C

Spulenleistung  ca. 3W

Schutzart  frontseitig IP55

Einbaulage  beliebig

Gehäusematerial  Kunststoff PA

Arbeitsbereich der Magnetspule  0,85 - 1,1x Bemessungssteuerspannung
