Überspannungsableiter, Dehn 95 23 10, DEHNguard M DG M TT 275, Überspannungsschutz
Überspannungsableiter, Dehn 95 23 10, DEHNguard M DG M TT 275, Überspannungsschutz
Überspannungsableiter, Dehn 95 23 10, DEHNguard M DG M TT 275, Überspannungsschutz

Überspannungsableiter, Dehn 95 23 10, DEHNguard M DG M TT 275, Überspannungsschutz

ca. 1-3 Tage ca. 1-3 Tage (Ausland abweichend)
169,50 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

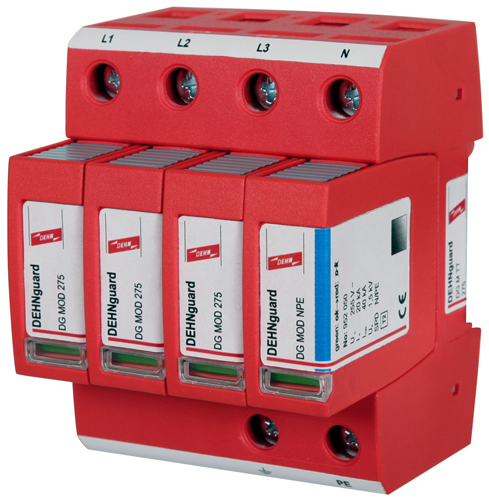

Überspannungsableiter



  • FABRIKAT: Dehn
  • TYPE: 952310
  • DEHNguard M DG M TT 275
  • Mittelschutz für TT-Netz



DG M TT ... : Modularer Überspannungs-Ableiter für TT- und TN-S-Systeme (Schaltungsvariante ''3+1'')
  DG M TT 275  DG M TT 320  DG M TT 385
SPD nach EN 61643-11 Typ 2   Typ 2   Typ 2
SPD nach IEC 61643-1 Class II   Class II   Class II
Nennspannung ac     [UN] 230/400 V  --   --
Höchste Dauerspannung ac [L-N]     [UC] 275 V  320 V  385 V
Höchste Dauerspannung ac [N-PE]     [UC] 255 V  255 V  255 V
Nennableitstoßstrom (8/20)     [In] 20 kA  20 kA  20 kA
Maximaler Ableitstoßstrom (8/20)     [Imax] 40 kA  40 kA  40 kA
Blitzstoßstrom (10/350) [N-PE]     [Iimp] 12 kA  12 kA  12 kA
Schutzpegel [L-N]     [UP] ≤ 1,25 kV  ≤ 1,5 kV  ≤ 1,75 kV
Schutzpegel [L-N] bei 5 kA     [UP] ≤ 1 kV  ≤ 1,2 kV  ≤ 1,35 kV
Schutzpegel [N-PE]     [UP] ≤ 1,5 kV  ≤ 1,5 kV  ≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE]     [Ifi] 100 Aeff  100 Aeff  100 Aeff
Ansprechzeit [L-N]     [tA] ≤ 25 ns  ≤ 25 ns  ≤ 25 ns
Ansprechzeit [N-PE]     [tA] ≤ 100 ns  ≤ 100 ns  ≤ 100 ns
Maximaler netzseitiger Überstromschutz 125 A gL/gG  125 A gL/gG  125 A gL/gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz 50 kAeff  25 kAeff  25 kAeff
TOV-Spannung [L-N]     [UT] 335 V / 5 sec.  335 V / 5 sec.  385 V / 5 sec.
TOV-Spannung [N-PE]     [UT] 1200 V / 200 ms  1200 V / 200 ms  1200 V / 200 ms
TOV-Charakteristik Festigkeit   Festigkeit   Festigkeit
Betriebstemperaturbereich     [TU] -40°C...+80°C   -40°C...+80°C   -40°C...+80°C
Funktions-/Defektanzeige grün / rot   grün / rot   grün / rot
Anschlussquerschnitt (min.) 1,5 mm2 ein-/feindrähtig   1,5 mm2 ein-/feindrähtig   1,5 mm2 ein-/feindrähtig
Anschlussquerschnitt (max.) 35 mm2 mehrdrähtig/25 mm2 feindrähtig   35 mm2 mehrdrähtig/25 mm2 feindrähtig   35 mm2 mehrdrähtig/25 mm2 feindrähtig
Montage auf 35 mm Hutschiene nach EN 60715   35 mm Hutschiene nach EN 60715   35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0   Thermoplast, Farbe rot, UL 94 V-0   Thermoplast, Farbe rot, UL 94 V-0
Schutzart IP 20   IP 20   IP 20
Einbaumaße 4 TE, DIN 43880  4 TE, DIN 43880  4 TE, DIN 43880
Zulassungen KEMA, VDE, UL, VdS   KEMA   KEMA

Bestellinformationen
Typ DG M TT 275  DG M TT 320  DG M TT 385
Artikelnummer 952 310
